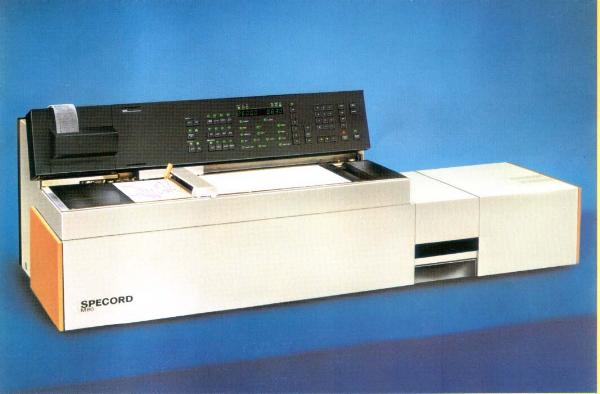

SPECORD M80

SPECORD M85

Prinzip

Doppelstrahl-Ratio-Recording, 3 Gitter mit
130,2 L/mm (in 1. und 2. Ordnung), 54,3
und 24,1 L/mm (in 1. Ordnung), 5 Ord-
nungsfilter, NiCr-Strahler, Vakuumther-
moelement mit Csl-Linse, Spaltsteuerung
bei konstanter Verstärkung bzw. bei kon-
stanter spektraler Spaltbreite, ASC-Mode,
Probenraumverschlußautomatik fur Luft-
trocknung, kombinierter XY-Blatt-/Rollen-
schreiber (Diagrammfläche des Registrier-
papiers 560 mm x 200 mm, neutral oder
mit Wellenzahlaufdruck)

Doppelstrahl-Ratio-Recording, 2 Gitter mit
130,2 L/mm (in 1. und 2. Ordnung) und
54,3 L/mm (in 1. Ordnung), 3 Ordnungsfil-
ter, NiCr-Strahler, Vakuumthermoelement
mit KBr-Linse, Spaltsteuerung bei kon-
stanter Verstärkung bzw. bei konstanter
spektraler Spaltbreite, ASC-Mode, Pro-
benraumverschlußautomatik fur Lufttrock-
nung; kombinierter XY-Blatt-/Rollen-
schreiber analog SPECORD M 80

Wellenzahlbereich

4000...200cm-1

4000...400 cm-1

Wellenzahlrichtigkeit

± 0,8 cm"1 bei 4000 cm-1
± 0,2 cm"1 bei 200 cm-1

± 0,8 cm"1 bei 4000 cm-1
± 0,3 cm-1 bei 400 cm-1

Wellenzahlreproduzierbarkeit

< 0,05 cm-1 (Kurzzeitreproduzierbarkeit
nach DIN 58960)
± 0,25 cm-1 (Langzeitreproduzierbarkeit
nach DIN 58960) bei 4000 cm-1

analog SPECORD M 80

Photometrische Richtigkeit

±0,2 % T bei Spaltprogramm 12,
Integrationszeit 10s

analog SPECORD M 80

Photometrische Reproduzierbarkeit

± 0,05% T Standardabweichung aus 10
aufeinanderfolgenden Messungen
Spaltprogramm 12, Integrationszeit 10 s im
Bereich 4000... 600 cm-1
± 0,1% T Standardabweichung aus 10
aufeinanderfolgenden Messungen bei
Spaltprogramm 12,
Integrationszeit 30 s im Bereich 600.. .200
cm-1, Gerät getrocknet

analog SPECORD M 80

Streulicht

< 0,5% T bei 650 cm-1
< 1 % T bei 350 cm-1
< 2 % T bei 250 cm-1

< 0,5% T bei 650 cm-1
< 1 % T bei 400 cm-1

Auflösungsvermögen

< 0,5 cm"1 von 4000...400 cm-1
< 0,8 cm"1 von 400...200 cm-1

< 0,5 cm-1

minimale Schrittweite

0,1 cm-1

analog SPECORD M 80

Integrationszeit

0,25:0,5; 1;3;5; 10; 20; 30; 60s

analog SPECORD M 80

Strahlensymmetrie

± 1,0% T mit Standardkorrektur
± 0,2% T mit AUTO ZERO

analog SPECORD M 80

Digitalanzeige
Abszisse

Ordinate

4000,0... 200,0 cm-1
77,0 K... 523,0 K bzw. 0,0... 100 °C
0,001 min...6000 min

0,00... 200,00% T
- 0,3010 E...4,0 E

4000,0... 400,0 cm-1

analog SPECORD M 80

Recorder    Abszissenmaßstäbe

      Ordinatenbereiche

5; 10; 20; 50; 100; 200; 400 mm/ 100 cm-1
200; 100; 50; 20; 10; 5; 2; 1; 0,5 mm/min
1;2; 5; 10mm/ K

in 10 Stufen zwischen 200% T und 2% T
bzw. 2 E und 0,02 E fur voile Schreibbreite

analog SPECORD M 80

Thermodrucker

in 10 Stufen zwischen 200% T und 2% T
bzw. 2 E und 0,02 E fur voile Schreibbreite

analog SPECORD M 80

Meßwertspeicherung

2 x 172 Byte pro Magnetkarte
2 x 4 K Byte (2 x 2000 Meßwerte)
auf 8-K-Byte-Speicherplatte

2 x 172 Byte pro Magnetkarte
als Ergänzungseinheit

AUTO ZERO

AUTO ZERO ADD, SUB, ACC, NORM, ADD C,
lin. Untergrundkompensation;

als Ergänzungseinheit

mathematische Datenbehandlung

Mittelwertbildung
mit Angabe der Standardabweichung*

als Ergänzungseinheit

Polarisator

automatisch gesteuert, im gemeinsamen
Strahlengang vor dem Probenraum

* entfallt beim M 85 ohne Drucker

Vergleichsstrahlschwächer

automatisch einstellbar in 100 Stufen

manuell als Ergänzungseinheit

Probenraumgeometrie
Länge x Breite x Höhe

200 mm x 340 mm x 155 mm

analog SPECORD M 80

Strahlenabstand

140 mm

analog SPECORD M 80

kleinster Strahlenquerschnitt

5,2 mm x 11 mm

analog SPECORD M 80

Abmessungen
Länge x Breite x Höhe

1500 mm x 670 mm x 500 mm

analog SPECORD M 80

Masse

ca. 160 kg

analog SPECORD M 80

Leistungsaufnahme

max. 0,75 kVA

analog SPECORD M 80

Netzanschluß

220 V ± 10%, 50 Hz; Sonderausfiihrung
für Netzfrequenz 60 Hz; 110 V, 127 V und
240 V uber Vorschalttransformator

analog SPECORD M 80

ZUBEHÖR

- breites Sortiment an Flüssigkeits- und Gasküvetten, Mikroküvetten,
   temperierb. Küvetten,
   verschiedene Fenstermaterialien sind lieferbar
- Küvette mit einstellbarer Schichtdicke (0,02 ... 10 mm)
- Langweg-Gasküvette (Weglänge bis zu 200 m)
- Zubehör fur Tabletten- Preßtechnik
- 15 t und 25 t Presse
- Polierwerkzeug
- Vielfach- ATR-Einrichtung (mit KRS 5- oder Ge-Kristallen)
- IR-Reflexionseinrichtung
- Gitter-Folien-Polarisatoren (manuell)
- Mikrobeleuchtungseinrichtung fur feste und flüssige Proben
- justierbare Mikroprobenhalter
- Drehbarer Probenhalter, magnet. Folienhalter
- Temperatursteuereinheit für CZ- Geräte
- Temperierbarer IR-Probenhalter 100°C
- elektronisch geregelte Temperiereinrichtung 100°C
   und Hochtemperatureinrichtung 250 °C
- elektronisch geregelte Tieftemperatureinrichtung -190°C
