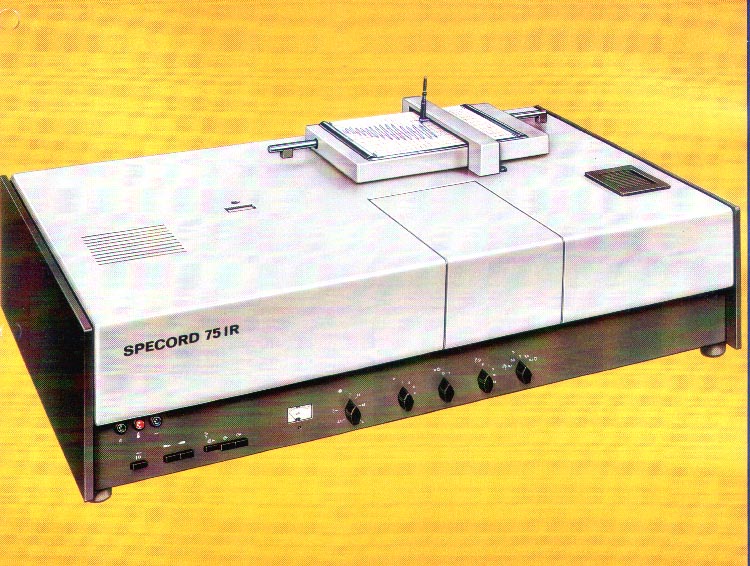

Daten SPECORD 75 IR



Prinzip

Zweistrahl, optischer Nullabgleich

Transmission linear als Funktion der Wellenzahl

Wellenzahlbereich

4000 - 400 cm -1 (2,5 - 25 Mikrometer)

Gitter-Prismen-Doppelmonochromator



Brennweite f=500 mm



2 Präzisions-Beugungsgitter

Gitter l: 162 Furchen/mm für 4000- 1200 cm -1

Gitter II: 54 Furchen/mm für 1200 - 400 cm -1

67° KBr-Prisma

Spalt Programm

Kontinuierlich variabel im Spaltbreitenverhältnis 1:3

Auflösung

0,6 cm -1 bei 1300 cm -1

2 cm -1 bei 3200 cm -1

Streulicht

< 0,5 % im Bereich von 4000 - 800 cm -1

</= 1 % im Bereich von 800 - 400 cm -1

Wellenzahlgenauigkeit

+/- 1 cm -1 v </= 2000 cm -1

+/-  2 cm -1 v >/=2000 cm -1

Reproduzierbarkeit

< 0,5 x v-Genauigkeit

Linearität der Ordinate

+/- 1 % bei T = 100 - 10 %

+/- 1,5 % bei T = 10 - 0 %

Reproduzierbarkeit der Ordinatenwerte ± 0,5%

Strahlenausgleich

  +/-   1% von 4000 - 900 cm -1

  +/-   2% von 900 - 400 cm -1



Registrierung

Registrierblätter Format A 4
Diagrammfläche 270 mm x 150 mm

Wellenzahlmaßstäbe                      Spektrendehnung
7,5 mm /100 cm -1                                   1 x

15 mm /100 cm -1                                    2 x

50 mm /100 cm -1                               6,66 x

100 mm /100 cm -1                            13,33 x
200mm / 100cm -1                             26,66 x



Registrierzeit

2,2 min; 4,4 min; 11 und 22 min pro Blatt.

Diese Registrierzeiten können noch um die Faktoren 3 oder

10 erhöht werden.

Schnellvor- bzw. Schnellrücklauf des Registrierwagens in

ca. 12 s / Blatt.

Einstellzeiten für Vollausschlag
1 s, 3 s, 10 s und 30 s

6 Verstärkerstufen 1 : 1,6 : 2,5 : 4 : 6 : 11
Autom. Verstärkungsregelung AVR
2 Verzögererstufen

Probenraum

Länge x Breite x Höhe (mm) 175 x 260 x 115

Meßwertausgang

0 bis 1 V

Netzanschluß

220 V ~, 50 Hz
Sonderausführungen für 110 V, 127 V, 240 V, 50/60 Hz

Leistungaufnahme

ca. 160 VA

Abmessungen (mm)
1100 x 615 x 335

Masse

ca. 170 kg



Zubehör f. IR- Spektrometer

Specord IR 75

- Gasküvette 100mm, 125 cm³ und 40cm³

- Flüssigkeitsküvetten 0,02 - 3 mm Schichtdicke, zerlegbar oder fest

 - Küvette m. einstellbarer Schichtdicke 0,02 - 10 mm

 - Mikroküvetten

 - Fenstermaterial: KBr, CsJ, Nacl, CaFl2, KRS 5

- Temperiereinrichtung 100° u. 250°C mit und ohne elektr. Ansteuerung

- Tieftemperiereinrichtung -190°C

- Mikrobeleuchtungseinrichtung mit justierbaren Mikroprobenhaltern

- Langweggasküvette ( bis 200m unter Druck )

- ATR- Einrichtung mit Kantenwinkel 62°u. 45°- KRS 5, Germanium

- Reflexionseinrichtung

- Gitter-Folien-Polarisatoren (manuell)

- Drehbarer Folienhalter mit Skalenteilung

- Magnetischer Folienhalter

- Vergleichsstrahlabschwächer

-Polierwerkzeug

- Zubehör fur Tabletten- Preßtechnik 15 t und 25 t Presse

( DP 36 mit Preßwerkzeug PW 20 u. Handhebelpresse )
